BL-2412H無刷直流電機驅動器


基本性能:

  • 24V直流供電
  • 啟停及轉向控制
  • 過流、過壓、過載及堵轉保護
  • 外部模擬量調速
  • 制動快速停車
  • 故障報警輸出
  • 轉速信號輸出
  • 適用于帶霍爾位置信號輸出的電機驅動

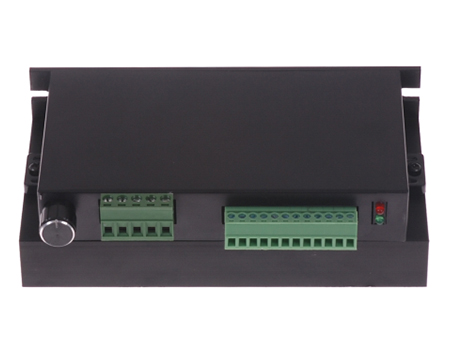

 BL-2412H無刷驅動器
性能指標:
電氣性能

供電電源 直流24V,士20%
額定功率 最大300W(根據所選電機確定)
額定轉速 根據所選電機確定
額定轉矩 根據所選電機確定
調速范圍 90RPM~額定轉速
絕緣電阻 常溫常壓下>100MΩ
絕緣強度 常溫常壓下1KV,1分鐘

使用環境及參數

冷卻方式 散熱器自然冷卻
使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
溫度 -10℃ ~ +65℃
濕度 <80%RH,無凝露,無結霜
振動 5.9m/S²Max
保存溫度 -20℃ ~ +65℃
體積 147x75x45(mm³)
重量 0.5Kg

端子及使用說明:

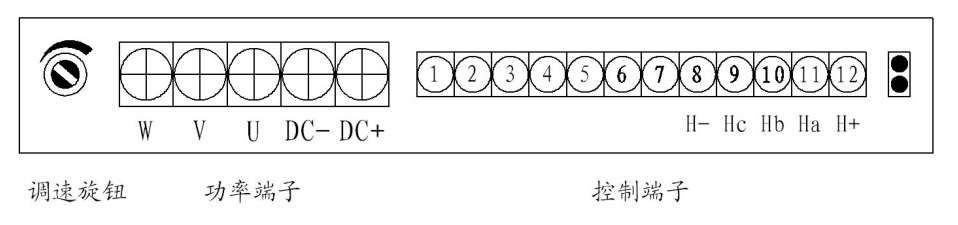

無刷驅動器BL-2412H端子圖


根據上圖所示,各接口功能列表


端子標記 端子定義
功率端子 DC+、DC-
U、V、W
接直流電源。DC+與正極相接,DC-與負極相接
端子的U、V、W與電機的U、V、W三相對應連接1
霍爾信號 H+、H-
Ha、Hb、Hc
將該端子的H+和H-分別與電機霍爾的電源和地線連接。將Ha、Hb、Hc與電機的霍爾線一一對應連接

控制端子 1 R/S電機啟??刂菩盘?,與COM端口短接電機啟動,斷開電機自然停車
2 DIR 電機轉向控制信號,與COM端口短接電機反轉,斷開電機正轉注2
3 BRK制動停車信號,與COM端口短接電機制動停車注3
4 ANI外部模擬電壓調速輸入,默認輸入電壓0-5V注4
5 COM信號接地端
6 FAULT故障信號輸出接口(低電平電機故障)注5
7 SPEED 速度信號輸出接口注6
指示燈 紅燈閃爍 電機故障
綠燈閃爍 電機待機
交替閃爍 電機正常運行
調速旋鈕 調節電機轉速 順時針旋轉電機速度增加,逆時針旋轉電機速度減小



















注:
1.電機的U、V、W及霍爾錯誤的連接會導致電機或驅動器不可恢復性損壞。
2.電機停車后才能操作改變電機的轉動方向。
3.制動停車在大慣量負載時慎用,且制動時間和負載有關。
4.驅動器默認調速方式為旋鈕調速,若需通過外部模擬電壓來調節速度,可在我司技術人員的指導下通過跳線來設定。
5.當出現故障時,請及時斷電檢查系統,排除故障后上電重啟。
6.速度脈沖為占空比50%的方波,幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系:
N=F*60/P(P為電機極對數)

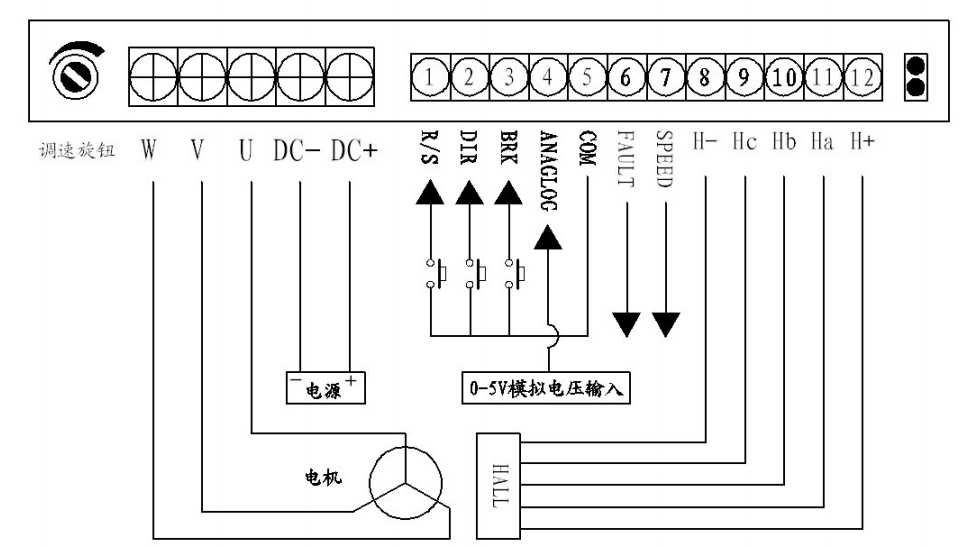

典型接線圖:
無刷驅動器接線圖

用戶在接線時要注意以下幾點:
通電前請確保電機的U、V、W及霍爾要和驅動器的U、V、W及霍爾對應連接,一旦出錯,可能對驅動器及電機造成不可恢復性損壞。
斷電1分鐘后才能進行底板檢查或更換保險管。

服務及保修:
本公司所有產品一年內免費保修,超過保修期酌情收取人工及材料費。凡是本公司的產品,終身享受技術支持(論壇、電話、Email等)

非授權專業人士請勿開啟機殼!
