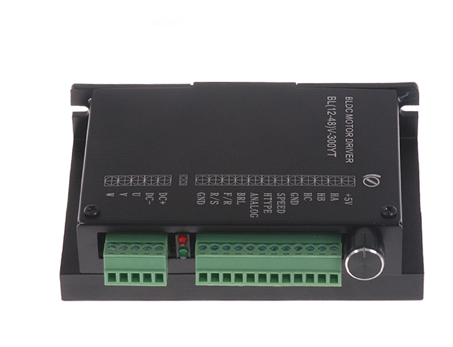

BL-1208N無刷直流電機驅動器
無刷電機驅動器是鑫海文科技為配合現代化工業自動控制領域而自主研發的高效率、高精度驅動器。主要采用國際最新無刷電機專用數字處理器DSP為核心配以高速度數字邏輯芯片高品質功率模塊，組成基友高集成度、體積小、保護完善、接線簡潔、可靠性高等一系列優點。
無刷電機驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，無刷電機驅動器具有操作安全、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
主要特點：
-
12V直流供電
-
啟停及轉向控制
-
過流、過壓、過載及堵轉保護
-
外部模擬量調速
-
制動快速停車
-
故障報警輸出
-
轉速信號輸出
-
適用于無霍爾信號輸出的電機驅動
性能指標：
電氣性能
|
供電電源 |
直流12V，±20% |
|
額定功率 |
最大100W（根據所選電機確定） |
|
額定轉速 |
根據所選電機確定 |
|
額定轉矩 |
根據所選電機確定 |
|
調速范圍 |
90RPM~額定轉速 |
|
絕緣電阻 |
常溫常壓下〉100MQ |
|
絕緣強度 |
常溫常壓下1KV，1分鐘 |
使用環境及參數
|
冷卻方式 |
散熱器自然冷卻 |
|
使用環境 |
場合 |
盡量避免粉塵、油污及腐蝕性氣體 |
|
溫度 |
-10℃~+65℃ |
|
濕度 |
<80%RH，無凝露，無結霜 |
|
振動 |
5.9m/S² Max |
|
保存溫度 |
-20℃ ~ +65℃ |
|
體積 |
118x75x35（mm） |
|
重量 |
0.3Kg |

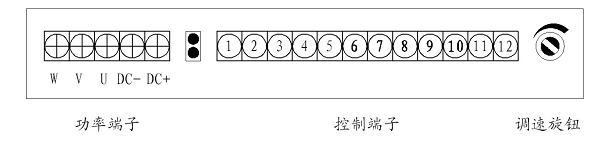

端子及使用說明：
根據上圖所示，各接口功能列表
|
端子標記 |
端子定義 |
|
功率端子 |
DC+、DC- |
接直流電源。DC+與正極相接，DC-與負極相接 |
|
U、V、W |
端子的U、V、W與電機的U、V、W三相對應連接注1 |
|
控制端子 |
1 |
COM信號接地端 |
|
2 |
R/S電機啟停控制信號，與COM端口短接電機啟動，斷開電機自然停車 |
|
3 |
DIR電機轉向控制信號，與COM端口短接電機反轉，斷開電機正轉注2 |
|
4 |
BRK制動停車信號，與COM端口短接電機制動停車注3 |
|
5 |
ANI外部模擬電壓調速輸入，默認輸入電壓0-5V注4 |
|
6 |
HTYPE保留 |
|
7 |
SPEED速度信號輸出接口注5 |
|
8月12日 |
保留 |
|
指示燈 |
紅燈閃爍 |
電機故障 |
|
綠燈閃爍 |
電機待機 |
|
交替閃爍 |
電機正常運行 |
|
調速旋鈕 |
調節電機轉速 |
順時針旋轉電機速度增加，逆時針旋轉電機速度減小 |
注：
1.電機的U、V、W與驅動器U、V、W連接方式的不同可導致電機運轉方向的不同。
2.電機停車后才能操作改變電機的轉動方向。
3.制動停車在大慣量負載時慎用，且制動時間和負載有關。
4.驅動器默認調速方式為旋鈕調速，若需通過外部模擬電壓來調節速度，可在我司技術人員的指導下通過跳線來設定。
5.速度脈沖為占空比50%的方波，幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系：
N=F*60/P（P為電機極對數）。

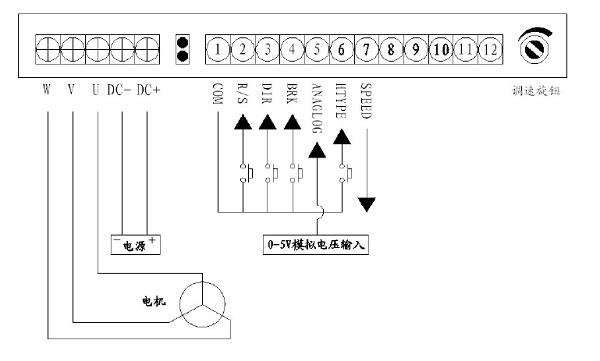

典型接線圖：
用戶在接線時要注意以下幾點：
◆斷電1分鐘后才能進行底板檢查或更換保險管。
服務及保修：
本公司所有無刷驅動器產品一年內免費保修，超過保修期酌情收取人工及材料費。凡是本公司的產品，終身享受技術支持（論壇、電話、Email等）.
非授權專業人士請勿開啟機殼！
